ไอซีขยายเสียงกำลัง TDA7377 แบบ Class AB ในแพ็คเกจ ZIP-15

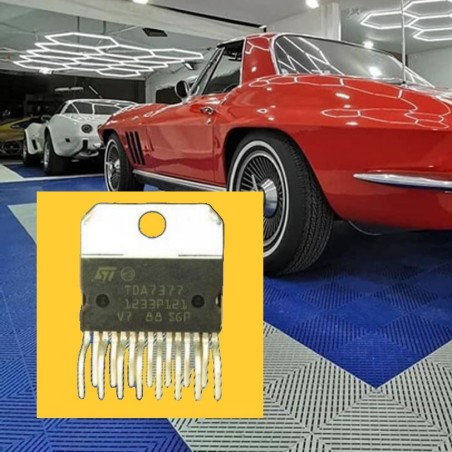

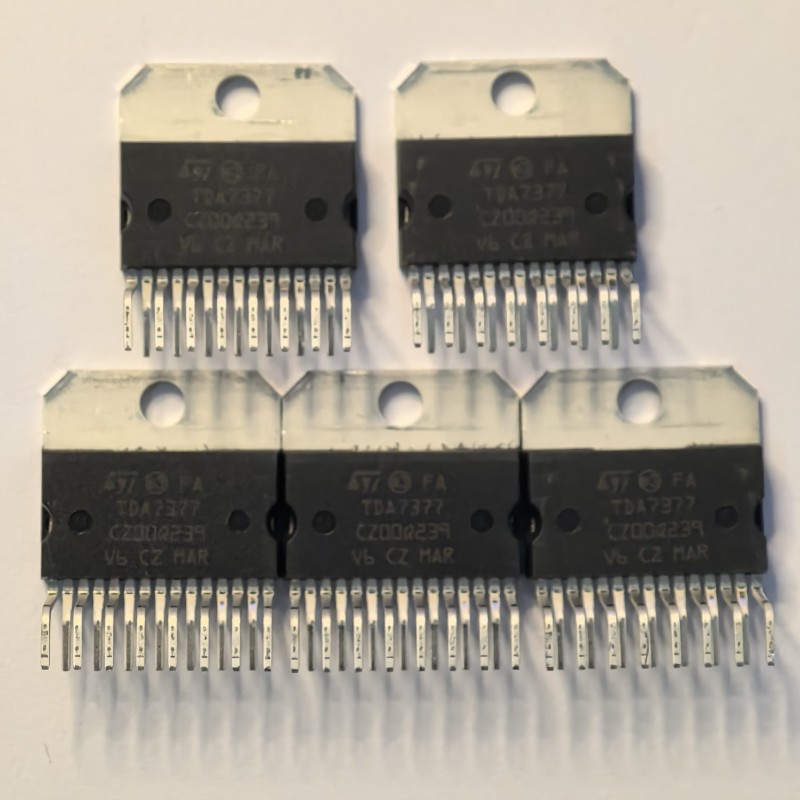

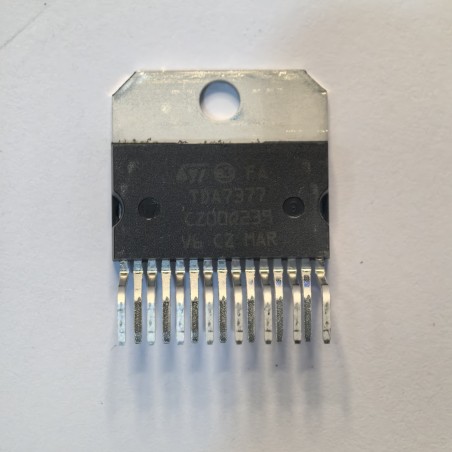

TDA7377 เป็นไอซีขยายสัญญาณเสียงประเภท Class AB ออกแบบมาสำหรับระบบเสียงในรถยนต์เป็นหลัก โดยผู้ผลิต STMicroelectronics ตัวไอซีใช้แพ็คเกจขนาดกะทัดรัด ZIP-15 (หรือ MULTIWATT-15) และรองรับการทำงาน 2 โหมด:

โหมดสะพาน (BTL): กำลังขับสูงสุด 2 × 30W ที่ความต้านทาน 4Ω (แรงดันจ่าย 14.4V)

โหมดสเตอริโอ 4 ช่อง: กำลังขับ 4 × 6W ที่ 4Ω

เหมาะสำหรับอุปกรณ์เช่น เครื่องเสียงรถยนต์, ลำโพงพกพา และแอมป์บ้าน ด้วยคุณสมบัติป้องกันสูงและสัญญาณต่ำผิดเพี้ยน

Quantity

คุณสมบัติหลัก (Key Features)

  1. การป้องกันสมบูรณ์:

    • ป้องกันไฟฟ้าลัดวงจร (Short-circuit protection)

    • ปิดอัตโนมัติเมื่อความร้อนเกิน (Thermal shutdown)

    • ระบบเปิด/ปิดไร้เสียงรบกวน ("Pop-free" start/stop)

  2. ประสิทธิภาพเสียง:

    • ความผิดเพี้ยนต่ำ (< 0.3%)

    • อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง (90dB)

    • เกนขยายคงที่ภายใน (26dB สำหรับ BTL, 20dB สำหรับ SE)

  3. การจัดการพลังงาน:

    • ช่วงแรงดันทำงานกว้าง: 8V–18V DC (ทนแรงดันกระชากสูงถึง 50V ใน 50ms)

    • โหมดสแตนด์บายกินกระแสต่ำ ≤ 150μA

  4. ขวัญใจนักออกแบบ:

    • มีขา DIAG (Pin 10) สำหรับตรวจจับข้อผิดพลาดแบบเรียลไทม์

    • ลดจำนวนองค์ประกอบวงจรภายนอก

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

พารามิเตอร์ ค่า เงื่อนไข
แรงดันจ่าย (V<sub>CC</sub>) 8V – 18V ช่วงทำงานปกติ
กำลังขับสูงสุด 2 × 30W (BTL) / 4 × 6W (SE) @ 4Ω, THD ≤10%, V<sub>CC</sub>=14.4V
อุณหภูมิทำงาน -40°C ถึง +150°C อุณหภูมิรอยต่อ
แพ็คเกจ ZIP-15 (Multiwatt-15) ขนาด: 29 × 16 × 4.2 มม.
กระแสสแตนด์บาย ≤ 150μA V<sub>CC</sub>=14V

📌 *หมายเหตุ: กำลังขับจริงขึ้นอยู่กับแรงดันและความต้านทานลำโพง เช่น ที่ 13.7V/4Ω โหมด BTL ให้กำลัง 2 × 30W (ตามมาตรฐาน EIAJ)*

การนำไปใช้ (Applications)

  • ระบบเสียงรถยนต์ (เครื่องเล่นวิทยุ, แอมป์เสริม)

  • ลำโพงพกพา (ประหยัดพลังงาน)

  • อุปกรณ์เสียงบ้าน (ใช้งานแบบ 4 ช่อง)

คำแนะนำการออกแบบ (Design Notes)

  • การจัดการความร้อน: ต้องใช้ฮีตซิงก์เมื่อใช้งานเต็มกำลังต่อเนื่อง

  • การเดินวงจร:

    • ต่อกราวด์แยกส่วนกำลัง (PW-GND, Pin 8) และสัญญาณ (S-GND, Pin 9)

    • ใช้สายลำโพงความต้านทานต่ำเพื่อลดการสูญเสีย

เอกสารอ้างอิง (References)
