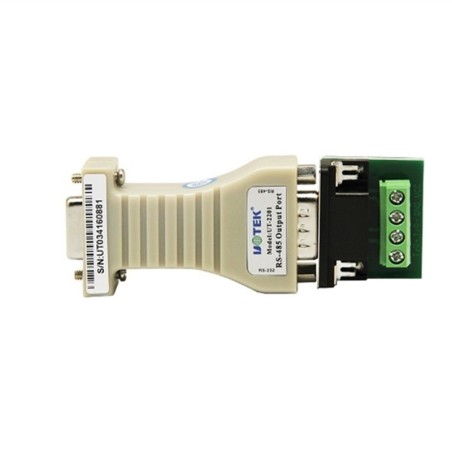

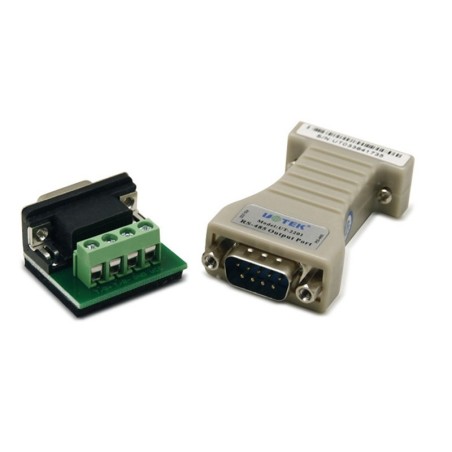

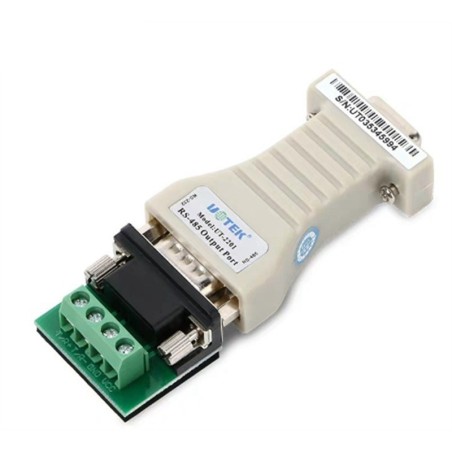

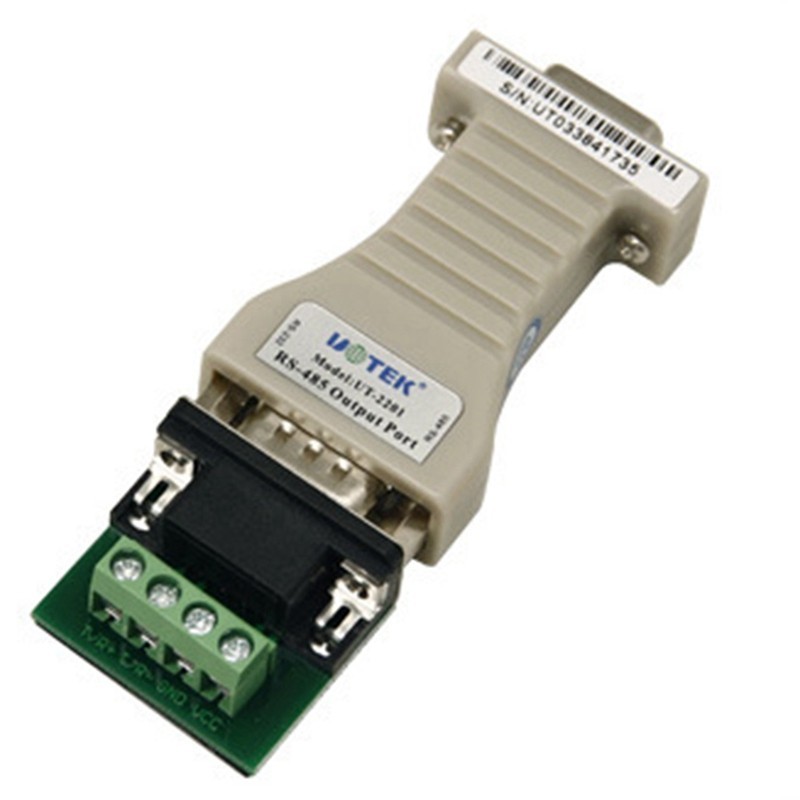

ตัวแปลง RS232/RS485 UT-2201

UT-2201 เป็นตัวแปลง RS232 เป็น RS485 ที่รองรับโหมดการสื่อสารสองแบบ ได้แก่ จุดต่อจุดและจุดต่อหลายจุดในโหมดครึ่งสองทาง โดยต้องติดตั้งตัวต้านทานที่เหมาะสมเพื่อป้องกันสัญญาณสะท้อนเมื่อทำงานในโหมดครึ่งสองทาง ตัวแปลงนี้สอดคล้องกับมาตรฐาน RS-232C และ RS-485 รองรับอัตราการส่งข้อมูลสูงสุดถึง 115.2KBPS และระยะการส่งข้อมูลสูงสุดถึง 1200 เมตร สามารถเชื่อมต่ออุปกรณ์ได้สูงสุด 32 เครื่อง และทำงานได้โดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก รองรับซอฟต์แวร์การสื่อสารหลายประเภท เป็นโซลูชันที่ใช้งานง่ายเพียงแค่เสียบแล้วใช้งานได้ทันที

Description
Product Details

UT-2201 เป็นตัวแปลงสัญญาณอนุกรม RS232 เป็น RS485 แบบครึ่งสองทาง รองรับโหมดการสื่อสาร จุดต่อจุด และ จุดต่อหลายจุด ใช้เทคโนโลยีขับเคลื่อนจากพอร์ตอนุกรมโดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก (Plug-and-Play) ออกแบบป้องกันสัญญาณสะท้อนโดยต้องติดตั้งตัวต้านทาน 120Ω รองรับระยะส่งสูงสุด 1200 เมตร เชื่อมต่ออุปกรณ์ปลายทางได้สูงสุด 32 เครื่อง ใช้งานร่วมกับระบบปฏิบัติการและซอฟต์แวร์การสื่อสารทั่วไป

Technical Specifications

มาตรฐานอินเตอร์เฟซ RS-232C (DB9 แบบรู), RS-485 (DB9 แบบเข็ม), สอดคล้องมาตรฐาน EIA/TIA

โหมดการทำงาน อนุกรมครึ่งสองทาง (RS-485)

สื่อการส่งข้อมูล สายคู่บิดเกลียวหรือสายคู่บิดเกลียวมีเกราะป้องกัน (UTP/STP)

อัตราการส่งข้อมูล 300 bps ~ 115.2 Kbps

ระยะการส่งข้อมูล ด้าน RS-485: 1200 เมตร, ด้าน RS-232: 5 เมตร

ตัวต้านทานปลายทาง ต้องติดตั้งตัวต้านทาน 120Ω 1/4W (ป้องกันสัญญาณสะท้อน)

จำนวนอุปกรณ์สูงสุด เชื่อมต่อได้สูงสุด 32 เครื่อง

แหล่งจ่ายไฟ รับไฟจากพอร์ตอนุกรม (TXD/RXD/GND) ไม่ต้องใช้ไฟภายนอก

ควบคุมการไหล ส่ง/รับอัตโนมัติ ไม่ต้องใช้สัญญาณ RTS

ขนาดภายนอก 63 มม. × 33 มม. × 17 มม.

สภาพแวดล้อมทำงาน อุณหภูมิ: -25℃ ~ 70℃, ความชื้นสัมพัทธ์: 5% ~ 95%
